Если вы заметили, что рабочий раствор уносит ветром, а покрытие растений получается неравномерным, проблема может быть в неправильно подобранных распылителях. Инжекторные распылители для опрыскивателей решают эту проблему — они создают более крупные капли, которые меньше подвержены сносу и испарению. Разберём, какие виды инжекторных форсунок существуют и как их правильно подбирать для вашего опрыскивателя. Подробнее о всех типах распылителей читайте в нашем материале Распылители для опрыскивателей — полное руководство по выбору.
Нужна эта запчасть? Напишите — подберём аналог и отправим по России.
Технические характеристики инжекторных распылителей
| Параметр | Значение | Примечание |
|---|---|---|
| Рабочее давление | 1.0-5.0 бар | Оптимально 2.0-3.0 бар |
| Угол факела | 110°-120° | В зависимости от модели |
| Размер капли | 300-600 микрон | Крупнее щелевых на 40-60% |
| Материал корпуса | Полиацеталь (POM) | Химически стойкий пластик |
| Материал сопла | Керамика/нержавеющая сталь | Износостойкие материалы |
| Цветовая маркировка | По стандарту ISO | Соответствует расходу |
| Резьба подключения | 1/4″ BSP | Стандартная для всех марок |
Конструкция и принцип работы инжекторных распылителей
Инжекторные распылители отличаются от обычных щелевых особой конструкцией внутренней камеры. Внутри корпуса расположена система каналов, которая закручивает поток и подсасывает воздух в рабочую жидкость. Этот принцип называется эжекцией или инжекцией воздуха.
Когда рабочий раствор проходит через специальные каналы, образуется разрежение. Воздух засасывается через боковые отверстия и смешивается с жидкостью ещё до выхода из сопла. Получается пенистая структура капель с воздушными пузырьками внутри — они крупнее и тяжелее обычных.
На практике мы видим разницу. Инжекторные распылители дают капли размером 300-600 микрон против 150-300 микрон у щелевых. Это критично при работе в ветреную погоду — крупные капли лучше достигают цели и не испаряются в полёте.
Важный нюанс — инжекторные распылители требуют стабильного давления в системе. При скачках давления качество распыла ухудшается, поэтому обязательно используйте регулятор давления и следите за его настройкой.
Совместимость с опрыскивателями
Инжекторные распылители подходят для всех типов штанговых опрыскивателей благодаря стандартной резьбе 1/4″ BSP. Мы поставляем форсунки, совместимые с техникой:
Самоходные опрыскиватели:
- John Deere серии R4030, R4038, R4040 (2018-2024 г.в.)
- Case IH FLX3520, FLX4375 (2019-2024 г.в.)
- Apache AS1220, AS1240 (2017-2024 г.в.)
- Hardi Commander 4400, 5500 (2016-2024 г.в.)
Прицепные опрыскиватели:
- Amazone UX 3200, UX 4200, UX 5200 (2015-2024 г.в.)
- Kuhn Oceanis 4000, 5000 (2017-2024 г.в.)
- Lemken Primus 3000, 4000 (2018-2024 г.в.)
- Hardi Navigator 3000, 4000 (2016-2024 г.в.)
Навесные опрыскиватели:
- Amazone UF 1200, UF 1800 (2016-2024 г.в.)
- Kuhn Deltis 1300, 1900 (2018-2024 г.в.)
- Lemken Albatros 1200, 1600 (2017-2024 г.в.)
Частая ошибка — установка инжекторных распылителей на старые опрыскиватели без регулятора давления. Если у вас техника до 2010 года выпуска, сначала установите редуктор давления. Иначе качество работы будет неудовлетворительным.
Подбор инжекторных распылителей своими руками
Правильный подбор распылителей — это расчёт, а не угадывание. Вам понадобится знать четыре параметра: норму расхода (л/га), скорость движения (км/ч), шаг расстановки форсунок и рабочее давление.
Шаг 1. Определяем расход одной форсунки
Используем формулу: Расход (л/мин) = Норма (л/га) × Скорость (км/ч) ÷ 1200 (при шаге 0.5 м)
Пример: норма 200 л/га, скорость 12 км/ч, шаг 0.5 м
Расход = 200 × 12 ÷ 1200 = 2.0 л/мин
Шаг 2. Выбираем размер по стандарту ISO

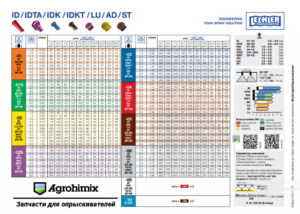

По таблице ISO находим ближайший размер. Для расхода 2.0 л/мин при 3 барах подходит размер -05 (коричневый) с расходом 1.96 л/мин.
Шаг 3. Подбираем тип распылителя
- IDK — инжекторные с керамическим соплом, универсальные
- IDKT — инжекторные с керамическим соплом, турбулентные
- IDTA — инжекторные двухфакельные, для широкозахватной техники
- LU — компактные инжекторные, для ограниченного пространства
Шаг 4. Проверяем совместимость
Убеждаемся, что ваш опрыскиватель оборудован системой контроля давления. Инжекторные распылители чувствительны к перепадам давления больше щелевых.
На практике рекомендуем заказывать на 2-3 форсунки больше расчётного количества. Всегда найдутся повреждённые или изношенные, которые нужно заменить.
Таблица взаимозаменяемости и аналогов
| Lechler | TeeJet | AllDrop | Размер ISO | Цвет | Расход при 3 бар (л/мин) |
|---|---|---|---|---|---|
| IDK 120-02 | AIXR11002 | AFAD-IA 110-02 | 02 | Жёлтый | 0.79 |
| IDK 120-025 | AIXR11025 | AFAD-IA 110-025 | 025 | Лиловый | 0.98 |
| IDK 120-03 | AIXR11003 | AFAD-IA 110-03 | 03 | Синий | 1.18 |
| IDK 120-04 | AIXR11004 | AFAD-IA 110-04 | 04 | Красный | 1.58 |
| IDK 120-05 | AIXR11005 | AFAD-IA 110-05 | 05 | Коричневый | 1.96 |
| IDK 120-06 | AIXR11006 | AFAD-IA 110-06 | 06 | Серый | 2.37 |
| IDK 120-08 | AIXR11008 | — | 08 | Белый | 3.15 |
Важно понимать — все распылители одного размера по стандарту ISO дают одинаковый расход независимо от производителя. Разница только в материалах, конструкции и сроке службы.
Мы рекомендуем распылители Lechler IDK как оптимальное соотношение цены и качества. Керамическое сопло служит в 3-4 раза дольше пластикового. Это особенно важно при работе с абразивными препаратами типа смачивающихся порошков.
Чем инжекторные распылители отличаются от щелевых?
Инжекторные распылители создают капли размером 300-600 микрон против 150-300 у щелевых за счёт подмешивания воздуха в рабочую жидкость. Это снижает снос ветром на 40-60% и уменьшает испарение препарата.
При каком ветре можно работать инжекторными распылителями?
Инжекторные распылители позволяют работать при ветре до 4-5 м/с против 1-2 м/с у щелевых. Однако при ветре свыше 4 м/с рекомендуем снижать скорость движения и увеличивать норму расхода на 10-15%.
Какое давление нужно для инжекторных распылителей?
Рабочее давление 2.0-3.0 бар. При давлении ниже 1.5 бар инжекция воздуха работает плохо. При давлении выше 4.0 бар увеличивается износ сопла и ухудшается равномерность распыла.
Можно ли использовать инжекторные распылители для всех препаратов?
Инжекторные распылители подходят для большинства препаратов, включая гербициды, фунгициды и инсектициды. Исключение — препараты, требующие максимального покрытия поверхности листа (например, некоторые контактные фунгициды). Для таких случаев лучше щелевые распылители.
Как часто нужно менять инжекторные распылители?
При использовании керамических сопел — каждые 800-1200 часов работы. Пластиковые сопла служат 300-500 часов. Признаки износа: увеличение расхода на 10% от номинального, неравномерность факела, появление крупных капель по краям факела.
Инжекторные распылители — современное решение для работы в сложных погодных условиях. Они позволяют продлить окна для обработок и снизить потери препарата от сноса. Правильный подбор размера и типа распылителя даёт равномерное покрытие и экономию рабочего раствора. При выборе между пластиковыми и керамическими соплами рекомендуем керамику — переплата окупается увеличенным сроком службы.
